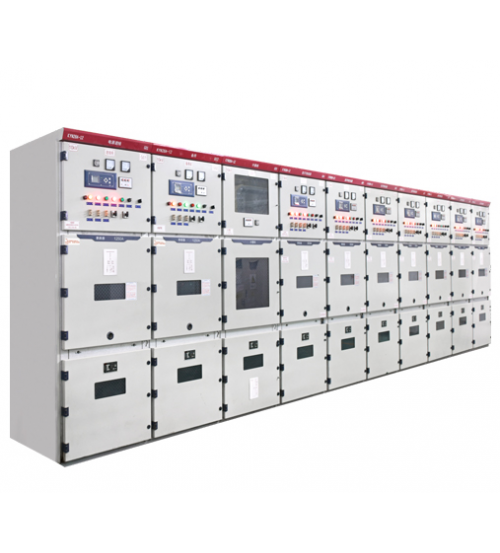

高压配电箱

高压配电箱

  • 所属分类:配电柜
  • 浏览次数:
  • 发布日期:2021-03-29 10:38:46
  • 产品概述
  • 性能特点
  • 技术参数

高压配电柜又可称为高压开关柜,是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6kV~550kV的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分,在整个电力工业中占有非常重要的地位。

高压开关柜分类

1、按断路器安装方式

按断路器安装方式分为移开式(手车式)和固定式

(1)移开式或手车式(用Y表示):表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的,由于手车柜有很好的互换性,因此可以大大提高供电的可靠性,常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等,如KYN28A-12。

(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的,固定式开关柜较为简单经济,如XGN2-10、GG-1A等。

2、按安装地点

按安装地点分为户内和户外

(1)用于户内(用N表示);表示只能在户内安装使用, 如:KYN28A-12等开关柜;

(2)用于户外(用W表示);表示可以在户外安装使用, 如: XLW等开关柜。

3、按柜体结构

按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类

(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如:断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12型高压开关柜。

(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似,其主要电器元件也分别装于单独的隔室内,但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12型高压开关柜。

(3)金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。如XGN2-12型高压开关柜。

(4)敞开式开关柜,无保护等级要求,外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜


高压配电箱
